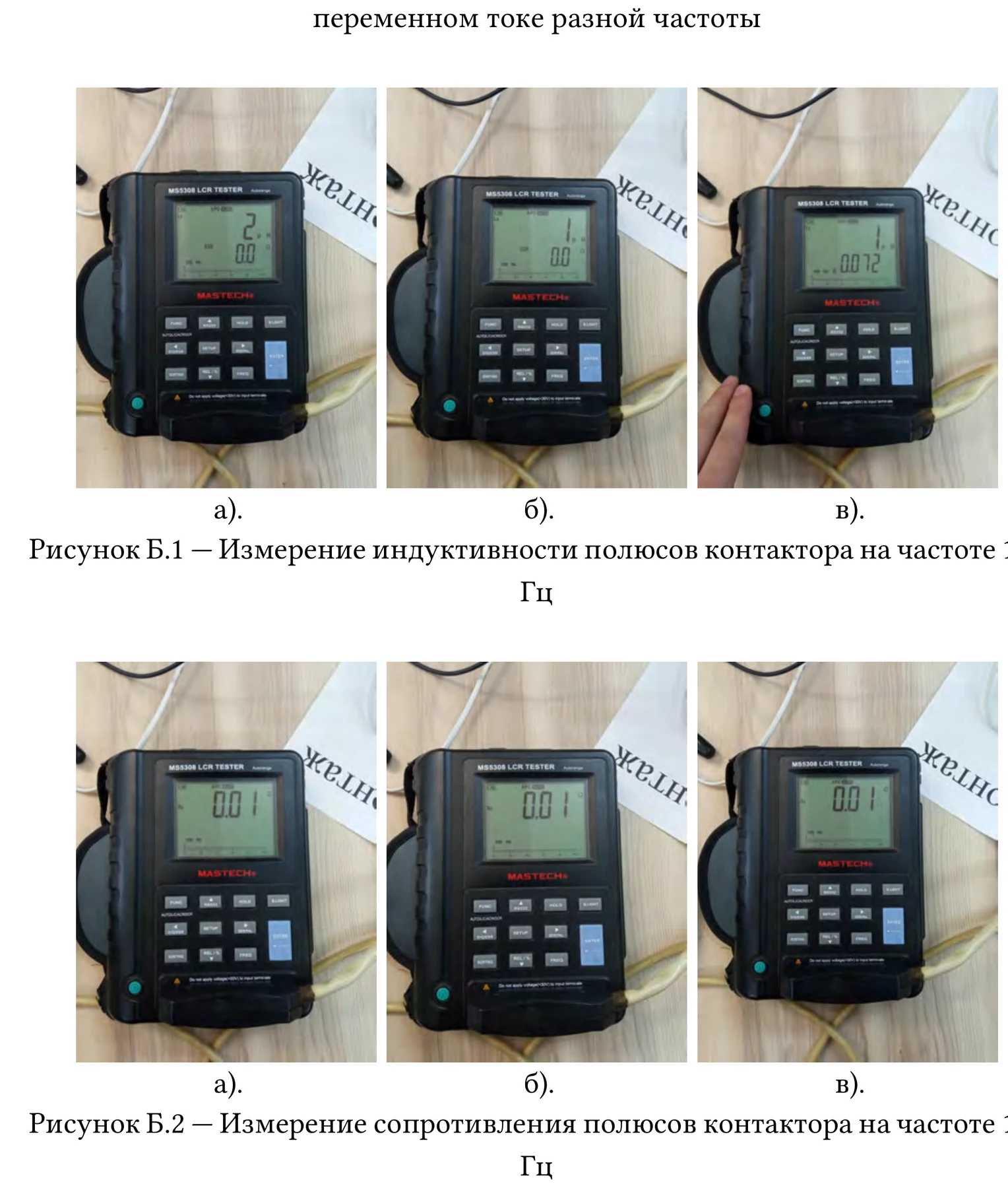

ИзмеренияПереходное сопротивление контактов
Повторные измерения по каждому полюсу формируют исходные данные для электротепловой модели.
Вергун Н. В. · ЭЛ-12м-24← Два семестра проекта
Первый семестр · объект и цифровая конструкция
Измерить, разобрать и оцифровать реальный аппарат
Первый семестр формирует достоверную основу проекта: исходные эксперименты, полная разборка, параметрическая CAD-сборка и первичная электротепловая модель контактно-токоведущей системы.
Итог семестраПротоколы и осциллограммы · CAD-сборка · чертежи · первичная электротепловая модель · отчёт и презентация
Полное задание
Что необходимо выполнить
Получить воспроизводимые измерения, цифровую конструкцию конкретного аппарата и связать её с первым расчётом сопротивления и нагрева.
- 01
Паспорт и программа исследования
Зафиксировать тип, маркировку, назначение, категории применения, номинальные и предельные режимы; составить схему безопасных испытаний.
- 02
Исходные электрические измерения
Измерить переходное сопротивление главных контактов по полюсам; для катушки и магнитной системы определить доступные R–L-параметры на постоянном и переменном токе.
- 03
Динамика и коммутация
Зарегистрировать время включения и отпускания, характерные токи и напряжения; при доступной безопасной установке — исследовать гашение дуги и режим, близкий к номинальному.
- 04
Полная разборка
Сфотографировать последовательность разборки, описать контактную, магнитную и возвратную системы, дугогасительные и изоляционные детали.
- 05
Обмеры и материалы
Снять размеры, необходимые для построения геометрии; обосновать принятые материалы и явно отметить параметры, которые нельзя определить без отдельной экспертизы.
- 06
Параметрическая CAD-модель
Построить основные детали и сборку, проверить сопряжения и ходы, подготовить разрезы и чертежи, экспортировать геометрию для расчётного этапа.
- 07
Первичная электротепловая модель
На основе параметрической модели контактно-токоведущей системы рассчитать сопротивление и нагрев при согласованных номинальном, перегрузочном и кратковременном режимах; где возможно — сопоставить расчётное сопротивление с измеренным.
Инструменты семестра
От измерительного прибора до вычислительной модели
- миллиомметр
- LCR-метр
- осциллограф
- регулируемый источник
- T-FLEX CAD
- COMSOL Multiphysics
- штангенциркуль
Критерий инженерной работы
Доказательства важнее эффектной картинки
Результат должен быть связан с конкретным аппаратом, исходными данными и проверяемой постановкой.
- Обеспечить безопасное включение и однозначную идентификацию аппарата.
- Каждое измерение повторить и сохранить первичные данные, схему и условия опыта.
- Не разбирать аппарат до завершения согласованной серии исходных испытаний.
- Связать обозначения деталей в отчёте, CAD-сборке и последующей расчётной модели.
Результаты студентов
Как выглядит результат
Примеры показывают ключевые этапы эксперимента, проектирования и моделирования.
Измерения
РазборкаМагнитная система и возвратная пружина
Реальные детали становятся основой размерной схемы, ведомости и CAD-модели.
Зинчук П. С. · ЭЛ-12м-25
CADРазрез контактора
Контактная и электромагнитная системы в цифровой сборке, построенной по результатам обмеров реального аппарата.
Поляков К. Ю. · ЭЛ-12м-25
CADАвтоматический выключатель АП50Б
Сборка показывает взаимное положение механизма, полюсов и защитного корпуса.
Илютин М. Д. · ЭЛ-12м-23
